하이스톱기계(자동)

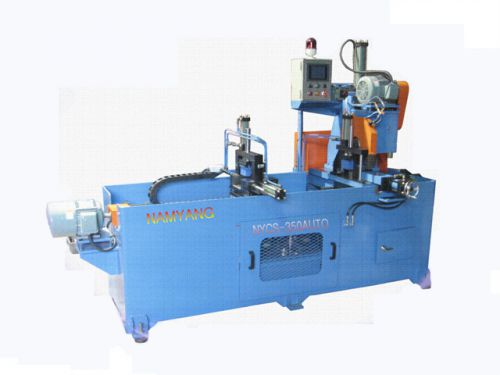

2 Mod. NYCS-350A
Specification톱날규격(Saw Blade)Φ350절단길이(Cutting Length)4~600mm 이상기계규격 (M/C Dimension)1200 X 2000 X 1800기계중량 (M/C Weight)2,500kg최대 절단 능력
 (Cutting Capacity)○◎▣7010099X90소비전력삼상 220V / 380V모터용량5HP 4극
* 빌레트, 환봉, 파이프 및 형상재 절단에 사용 합니다.
* 조작 판넬에 입력한 치수 및 수량 만큼 자동이송, 자동 절단 됩니다.
* 작동 방식은 유압 유니트 제어 방식입니다. 남양테크 2008.08.10

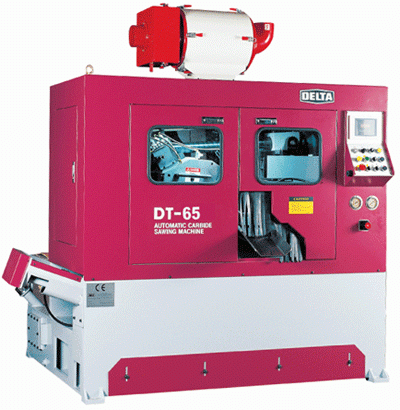

1 Mod. DT-65/100/160
Hinge Type Cut-offAir Tension BrakeGripper Feed DeviceMist Oil Supply Device 특장점(Features)전자동 NC시스템 및 TOUCH SCREEN방식고정밀 감속기 채용으로 톱날 수명 연장이송 서보모터에 의한 정확한 길이 절단절단길이 10가지 예약입력고장부위 진단 및 조치방법 표시볼스크류에 의한 헤드 이송 방식냉간단조 및 밀폐향 단조작업에 적합 *기본장비(Standard Accessaries) - 스크류 타입 자동 칩 배출장치
- 자동 소재 공급장치(5.5M) *선택장비(Optional Accsessaries) - 미스트 크리너
- 소재 취출장치
- 스틸 벨트형 자동 칩 배출장치 Layout 사  양(Specifications)MODEL
　DT-65
　DT-100
　DT-160
　Operating Method
　N·C Control & Touch Control System
　Saw Blade Dia
　Ø250~Ø285
　Ø360
　Ø480
　Thickness2mm
　2.5mm
　2.8mm
　Cutting CapacityØ15~Ø65
　Ø20~Ø100
　Ø70~Ø160
　Auto-Feeder
　5~700mm(9999 mm), 0.19~28''Saw Blad Speed40~160rpm
　70~160rpm
　70~110rpm
　Motor
　7.5HP
　15HP
　20HP Hydraulic Motor3HP
　3HP
　3HP
　Hydraulic Pressure
　42~45kg/㎠45~50kg/㎠60~65kg/㎠Feed System
　A/C Servo MotorSaw Cooling
　Compressed Air and Misting OilFloor Space(WxLxH)
　1900x1500x1510(mm)
　2300x1980x1750(mm)
　3560x1900x1850(mm)
　Weight 2250kg
　3000kg
　6000kg
　Layout
　A5506mm
　5506mm 5506mm B1482mm1482mm1482mmC1185mm1260mm1322mm 남양테크 2012.01.18
